Технический лист № 3.15
Редакция 020525
Döcke PREMIUM Трубный аэратор 167/650
1. Назначение и общая информация об изделии.
Döcke PREMIUM Трубный аэратор 167/650 (далее – «изделие») предназначен для организации проветривания подкровельного пространства скатных крыш. Устанавливается на проходной элемент для соответствующего типа кровельного покрытия. В комплект входят: изделие в собранном виде и комплект саморезов под цвет изделия.

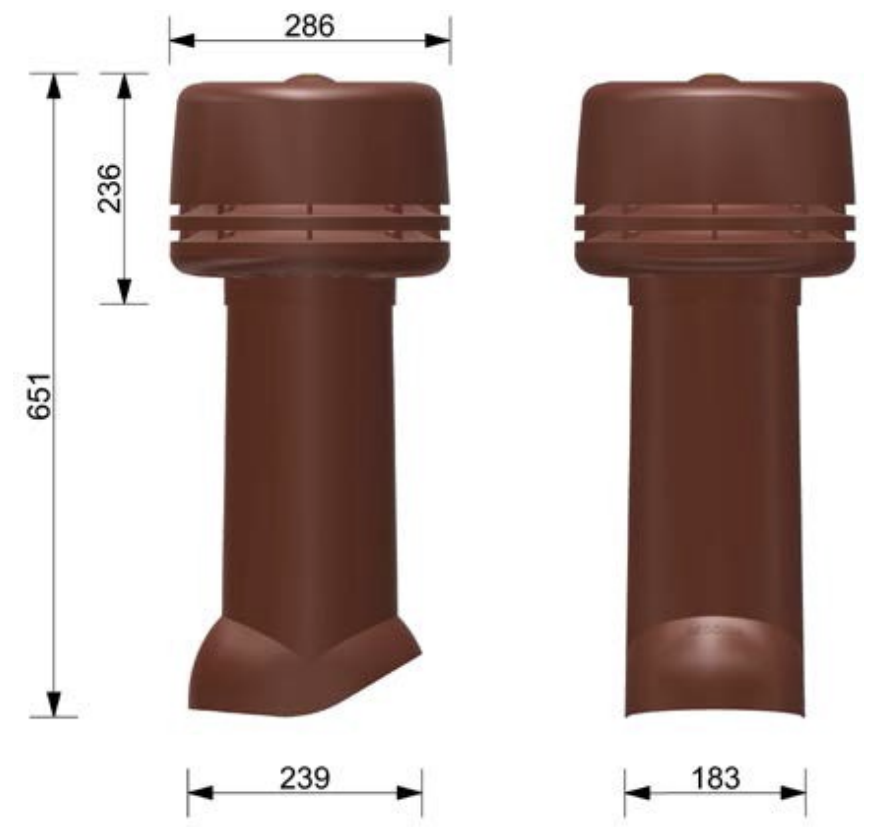

Внешний вид и основные детали изделия
2. Геометрические параметры.
| № п/п | Наименование показателя, ед. измерения | Нормативное значение |
|---|---|---|
| 1 | Общая длина с колпаком, мм | 651 |
| 2 | Ширина (в самом широком месте без колпака), мм | 239 |
| 3 | Высота колпака, мм | 236 |
| 4 | Максимальный диаметр колпака, мм | 286 |
3. Физико-механические характеристики.
| № п/п | Наименование показателей, ед. измерения | Нормативное значение |
|---|---|---|
| 1 | Температурный диапазон эксплуатации, ˚С | от -40 до +80 |
| 2 | Сохранение свойства ударопрочности, при t минус 20˚C | да |
| 3 | Стойкость к ультрафиолетовому излучению | да |
| 4 | Сырьё | полипропилен |
4. Логистические характеристики.
| № п/п | Наименование показателей, ед. измерения | Нормативное значение |
|---|---|---|
| 1 | Вес 1 шт, кг | 2,16 |
| 2 | Количество в упаковке, шт | 1 |
| 3 | Габариты упаковки (ДхШхВ), мм | 687х292х299 |
5. Характеристики комплектуемого крепежа.
| № п/п | Наименование показателей, ед. измерения | Нормативное значение |
|---|---|---|
| 1 | Саморез кровельный окрашенный с прессшайбой 4,8х25 мм с шестигранной головкой под ключ 8 мм (фиксация основания) | 6 |
6. Правила хранения.
- Транспортировка изделий должна осуществляться на автомобилях с крытыми или тентованными кузовами.
- Хранение осуществляется только в фирменной упаковке производителя.
- Хранение осуществляется только в условиях, препятствующих попаданию влаги и прямых солнечных лучей.
- Хранение допускается только в крытых помещениях, оборудованных вентиляцией, при температуре от -35 ˚С до +50 ˚С и относительной влажности воздуха 50-60 %.
- При длительном хранении (свыше 10 дней) необходимо использовать поддоны или стеллажи, при этом высота складирования не должна превышать 1,5 м.
-
Категорически запрещается хранить изделия:
- без упаковки производителя;
- под прямыми солнечными лучами;
- вблизи отопительных приборов (на расстоянии менее 1 м).
